信号范围

输入电压

输入电流

额 定 值：

100V或400VAC，允许25%的超限

额 定 值：

5A，允许20%的超限

过 载：

2倍额定值（连续）

过 载：

2倍额定值（连续）

2500VAC/1秒（不循环）

100A/1秒（不循环）

测量形式：

True-RMS

测量形式：

True-RMS

负 荷：

小于0.2VA

负 荷：

小于0.2VA

频率范围：

45-65Hz

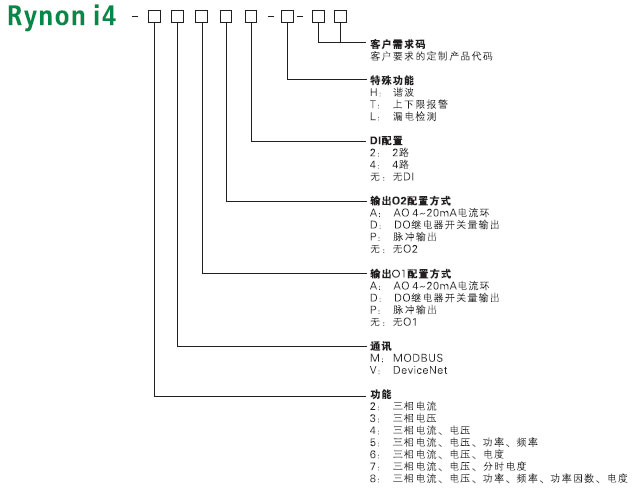

输出配置

2路输出可任意配置为A、D、P三种方式的组合

A方式：4-20mA电流环输出

D方式：继电器输出

输 出 参 量：

可软件配置任意寄存器

类 型：

机械触点

输出上下限：

可软件配置

接 触 电 阻：

30mΩ @1A

最 大 负 载：

650Ω

额定开关电压：

250VAC或100VDC

精 度：

0.2%

最大开关电流：

3A

解 析 度：

12bit(0.025%)

输 出 形 式：

脉冲或者电平（可软件设置）

P方式：光电隔离输出

输出参数：

可软件设置，有功电能或无功电能

脉冲常数：

可软件设置10~60000 PULS/kWh(PULS/kVarh)

脉冲宽度：

可软件设置20mS-2000mS

开关量输入

光电隔离：

4KV

输入形式：

干接点

电 源：

内部24V

电磁兼容及安全性

抗高频干扰：

IEC 60255-22-1: 3级（1MHz，2.5kV共模及差模）

抗静电放电：

IEC 60255-22-2: 4级（±8kV接触放电）

抗工频磁场干扰：

IEC 1000-4-8: 5级（100A/m）

抗辐射电磁场干扰：

IEC 60255-22-3: 3级（10V/m）

抗快速瞬变干扰：

IEC 60255-22-4: 4级（2.5kHz&5kHz,±4kV）

绝缘电阻：

参照IEC 255-5(500VDC, 2000MΩ)

介质强度：

参照IEC255-5及ANSI/IEEE C37.90 (2kV, 60Hz, 1min)

浪涌耐受能力：

参照IEC255-2及255-4, 3级 (快速瞬变共模2.5kV, 差模1kV)

参照IEC 255-4及ANSI/IEEE C 37.90.1(2.5kV, 1MHz, 400/s, 2s, R1=200Ω）

静电放电：

参照 IEC 801.2, 4级(15kV, 150pF, 150Ω)

冲击电压：

参照 IEC 255-5 0.5 J 5kV(5kV, 1.2 x 50μs, 0.5J, R1=500Ω 共模和差模)

电流耐受：

参照ANSI/IEEE C37.90 (40x 额定电流, 2s, 80x 额定电流, 1s)

RFI：

参照Ontario Hydro 测试C-5047-77(150 & 450MHz, 5w发射器，

25cm 及50MHz, 15W移动式发射器，25cm)

EMI：

参照ANSI/IEEE C37.90.2电磁干扰，150MHz 10V/m

静态：

参照IEC 801-2 静电放电

应力振荡：

参照IEC 68-2-6及IEC255-2

防尘/防湿:

NEMA12/IP53

环境：

IEC 68-2-38 温度/湿度周期

工作电源

电源输入： 85-265VAC/DC通用

功耗：≤2.5W

环境条件

工作温度：-20℃ - +75℃

相对湿度：5% - 95% RH

污染等级：2

绝缘等级：符合EN61010-1标准

准确度

参数

准确度

解析度

范围

电压

0.2%

0.01%

10V~500KV

电流

0.2%

0.01%

0-9999A

有功功率

0.5%

0.1%

-9999~9999KW

无功功率

0.5%

0.1%

-9999~9999KVar

视在功率

0.5%

0.1%

0~9999KVA

有功电度

1%

0.1Kwh

0~99999999.9KWh

无功电度

1%

0.1kVarh

0~99999999.9KVarh

功率因数

0.5%

0.1%

-1.0~0~1.0

频率

0.01Hz

0.01Hz

45~65Hz

4-20mA

0.2%

0.1%

对应寄存器
